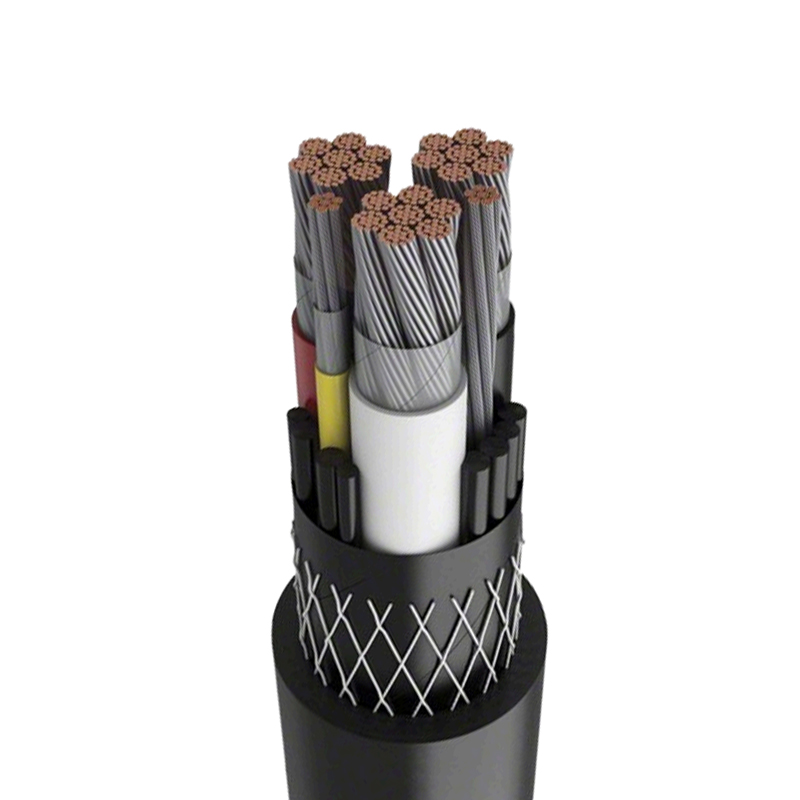

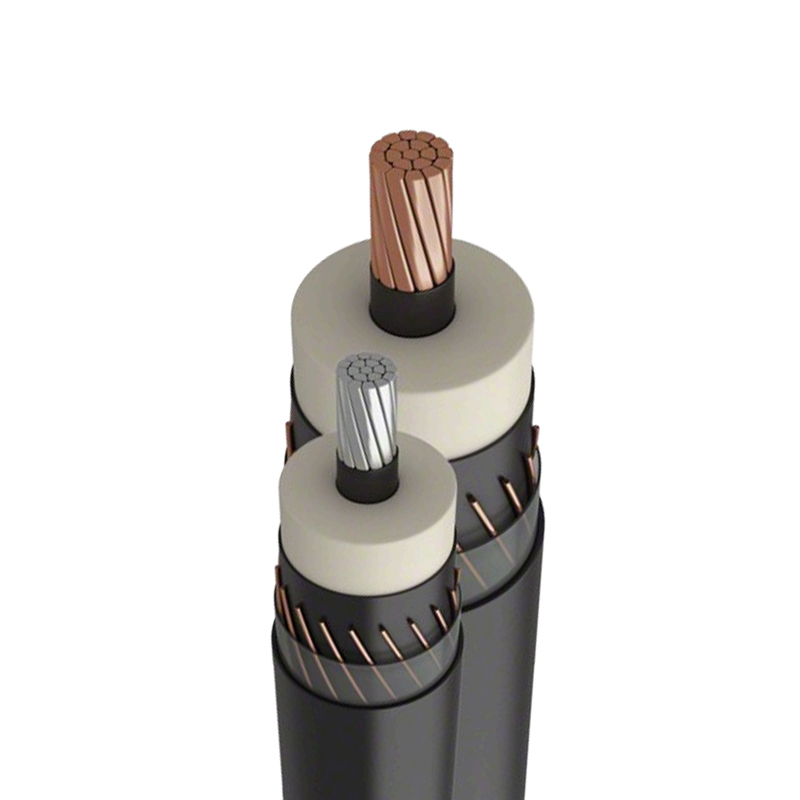

Cablu de alimentare izolat XLPE pentru tensiune nominală 3,6/6kV~26/35kV

Obțineți o cotație personalizată gratuită
Lansează-ți proiectul dintr-o listă de prețuri gratuită, adaptată nevoilor tale.

Tipul și numele cablului

Tip		Aplicație
Yiv	Miez de cupru XLPE izolat pvc învelit putere Cablu	În interior, tunel, șanț de cablu și alte locuri, nu pot rezista forțelor mecanice externe. Cablurile unice nu pot fi așezate în managementul magnetic. În interior, tunel, șanț de cabluri sau așezare îngropată, pot rezista la anumite forțe mecanice externe, dar nu pot rezista la tensiuni mari. Dragzona interioară, tunelul, șanțul de cabluri sau așezarea îngropată etc. pot rezista la forțe mecanice externe și la anumite tensiuni.
YJLV	Miez de aluminiu XLPE izolat PVC acoperit Cablu de alimentare
VY	Miez de cupru XLPE izolat din polietilenă Cablu de alimentare
YJLY	Miez de aluminiu polietilenă izolată XLPE Cablu de alimentare învelit
Yv22	Miez de cupru XLPE Curea de oțel izolată PVC blindat Cablu de alimentare învelit
YJLV22	Curea din oțel izolată cu miez de aluminiu XLPE, blindată Cablu de alimentare cu manta PVC
YIV23	Miez de cupru XLPE curea de oțel izolată blindată Cablu de alimentare cu manta din polietilena
YILV23	Curea din oțel izolată cu miez de aluminiu XLPE, blindată Cablu de alimentare cu manta din polietilena
YJV32	Sârmă fină de oțel izolat cu miez de cupru XLPE Cablu de alimentare cu manta PVC blindat
YJLV32	Miez de aluminiu XLPE sârmă de oțel fin izolată Cablu de alimentare cu manta PVC blindat
YJV33	Sârmă fină de oțel izolat cu miez de cupru XLPE Cablu de alimentare din polietilenă blindată
YJLV33	Miez de aluminiu XLPE sârmă de oțel fin izolată Cablu de alimentare din polietilenă blindată

Gama de producție de cablu

Tip	Miezuri	Tensiune nominală kV
		3,6/6	6/6/10	8,7/10 8,7/15	12/20	18/20 18/30	21/35	26/35
		Secțiunea transversală nominală mm2
YJV YILV YJY YJLY	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV YILV YJY YJLY	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV22 YJLV22 YJV23 YJLV23	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV22 YJLV22 YJV23 YJLV23	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV32 YJLV32 YJV33 YJLV33	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV32 YJLV32 YJV33 YJLV33	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400

Notă: cablul blindat cu un singur nucleu este potrivit pentru sistemul DC, nu pentru sistemul AC, ar trebui să utilizeze un strat blindat cu material nemagnetic sau să utilizeze măsuri de izolare magnetică.

Construcția cablului

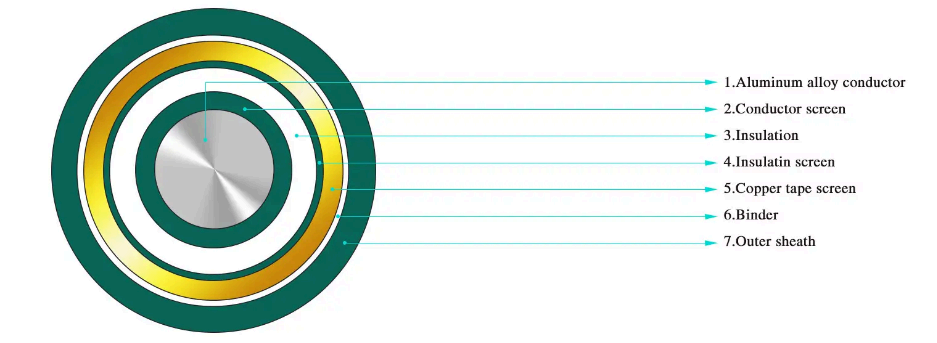

· Cablu de alimentare cu izolație XLPE cu un singur miez pentru tensiune nominală de la 3,6/6kV~26/35kV

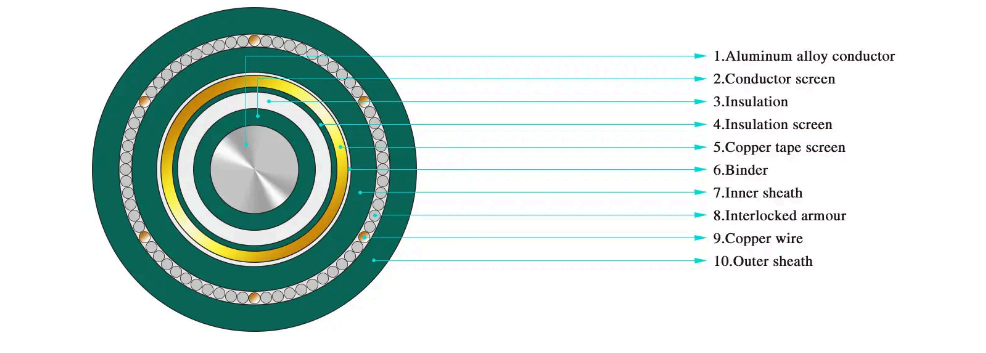

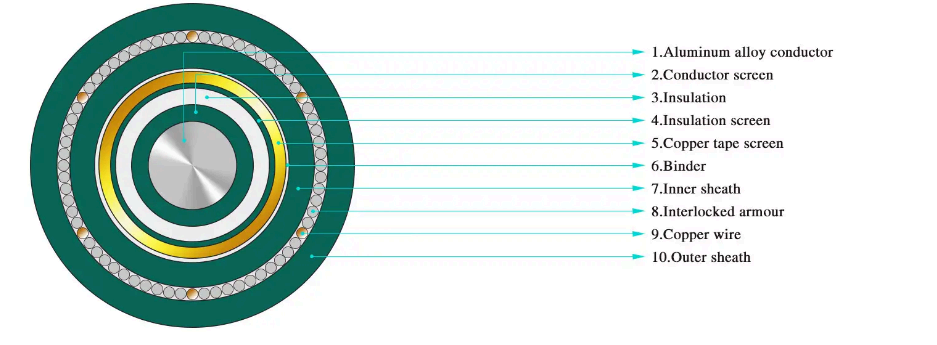

· Cablu de alimentare blindat din sârmă de oțel izolată XLPE cu un singur miez pentru tensiune nominală de la 3,6/6kV~26/35kV

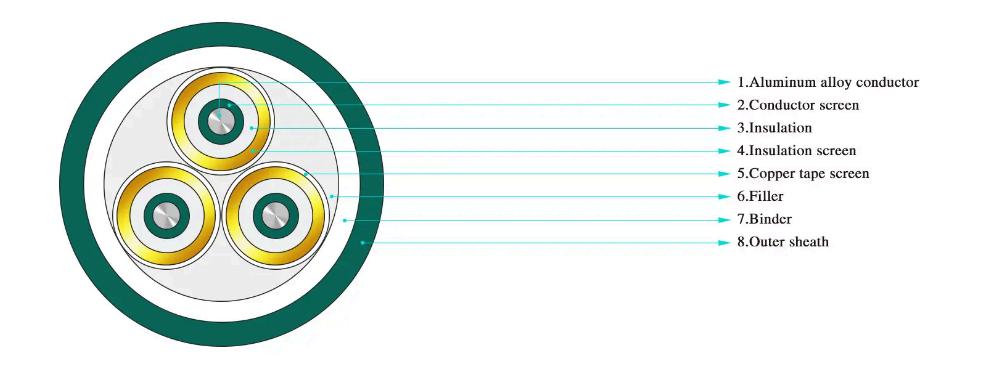

· Cablu de alimentare cu izolație XLPE cu trei fire pentru tensiune nominală de la 3,6/6kV~26/35kV

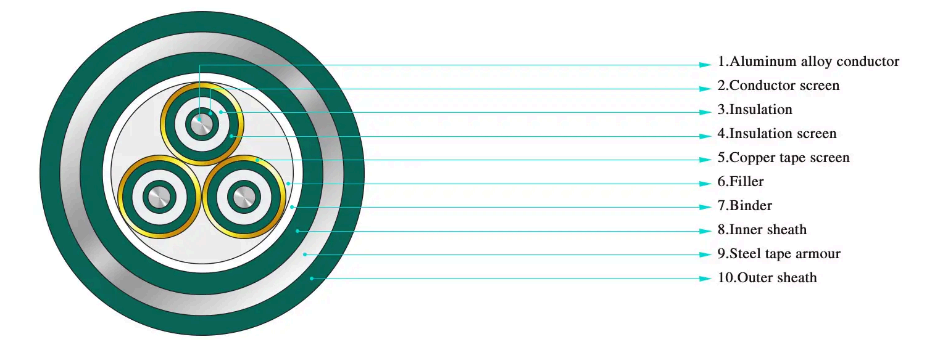

· Cablu de alimentare blindat cu bandă de oțel izolatoare XLPE cu trei fire pentru tensiune nominală de la 3,6/6kV~26/35kV

· Cablu de alimentare cu trei fire de izolație XLPE din sârmă de oțel blindat pentru tensiune nominală de la 3,6/6kV~26/35kV

Tipul și numele cablului

Nominal cruce- secțională area mm 2	Grosimea izolației mm	YJV YJY YJLVYJLY			YJV22 YJV22 YJLV23 YJLV23			YJV32 YJV32 YJLV32 YJLV32
		Aproximativ per total diametrul mm	Calculat greutatea cablului		Aprox per total diametrul mm	Calculat greutate de cablu		Aprox per total diametrul mm	Calculat greutate de cablu
		Aproximativ per total diametrul mm	YJV YJY	YJLV YJLY	Aprox per total diametrul mm	YJV22 YJV22	YJLV23 YJLV23	Aprox per total diametrul mm	YJLV23 YJLV23	YJLV32 YJLV32
1×25	2.5	17.2	495	——	21.0	737	——	23.4	848	——
1×35	2.5	18.3	608	——	22.1	865	——	24.5	980	——
1×50	2.5	19.7	753	464	23.3	1017	728	25.7	1136	847
1×70	2.5	21.3	977	558	24.9	1260	841	27.3	1386	967
1×95	2.5	23.2	1256	676	26.6	1551	971	29.2	1695	1115
1×120	2.5	24.4	1498	770	27.8	1808	1080	30.4	1962	1234
1×150	2.5	26.2	1792	893	29.6	2123	1224	32.2	2285	1386
1×185	2.5	27.8	2151	1030	31.4	2515	1394	33.8	2670	1549
1×240	2.6	30.6	2730	1262	34.2	3129	1661	36.6	3297	1829
1×300	2.8	33.5	3366	1521	38.3	4139	2294	39.5	3980	2135
1×400	3.0	36.6	4216	1851	41.4	5056	2691	42.6	4885	2520
1×500	3.2	40.7	5330	2294	45.5	6259	3223	47.7	6209	3173
1×630	3.2	44.6	6708	2799	49.8	7769	3860	54.2	8044	4135
1×800	3.2	48.7	8412	3409	54.1	9594	4591	57.3	9717	4714
1×1000	3.2	52.7	10210	4060	57.9	11456	5306	62.3	11759	5609
3×25	2.5	34.6	1672	——	39.2	2229	——	40.6	2800	——
3×35	2.5	37.0	2039	——	42.0	2663	——	44.2	3587	——
3×50	2.5	39.8	2488	1621	44.8	3151	2279	47.0	4137	3265
3×70	2.5	43.6	3225	1968	48.6	3945	2682	50.8	5026	3763
3×50	2.5	47.5	4086	2346	52.9	4917	3169	56.1	6608	4860
3×120	2.5	50.3	4883	2698	55.7	5732	3535	58.9	7501	5304
3×150	2.5	54.0	5782	3086	59.6	6721	4011	62.8	8592	5882
3×185	2.5	57.6	6955	3591	63.2	7912	4531	66.4	9931	6550
3×240	2.6	63.6	8767	4364	69.6	9881	5455	72.8	12085	7659
3×300	2.8	69.9	10755	5219	76.1	12010	6446	79.3	14399	8835
3×400	3.0	76.5	13406	6311	84.3	15605.0	8475.0	87.6	18531	11401
3×500	3.2	85.1	16906	7797	93.3	19368.0	10214.0	96.6	22589	13435
