Cabluri solare Producători

Gama noastră de cabluri solare și unde se potrivește fiecare tip

Producem cinci familii de cabluri solare de bază din propria noastră fabrică din Yixing, Jiangsu, acoperind șirul de curent continuu, matricea homerun și conexiunile pe partea invertorului ale unui sistem fotovoltaic. Fiecare familie este poziționată față de un anumit regim de certificare, clasă de tensiune și mediu de instalare, astfel încât produsul corect este selectat din standardul de proiect și nu dintr-un catalog generic.

Construcție de conductori, izolații și mantale

Cablurile noastre solare folosesc cupru electrolitic cositor, conform IEC 60228 Clasa 5, care menține transmisia cu pierderi reduse pe perioade lungi de funcționare și rezistă la oxidarea la suprafața conductorului. Izolația și învelișul sunt compuși reticulați prin fascicul de electroni aplicați ca o construcție cu două straturi, oferind cablului rezistența la UV, ozon, temperatură și umiditate pe care le solicită cablurile de curent continuu în aer liber.

• Dirijor: Cupru recoapt cositor, toroane de Clasa 5 flexibile pentru razele de curbură strânse și terminarea câmpului.
• Izolație: Poliolefină reticulata cu fascicul de electroni, design cu două straturi pentru izolare electrică și stabilitate termică.
• teaca: Compus reticulat fără halogeni, ignifug, cu rezistență la UV și la intemperii.
• Interval de temperatură: Instalatie fixa de la -40 °C la 90 °C, temperatura maxima a conductorului 120 °C.
• Performanta la foc: EN 60332-1-2 rezistenta la propagarea flacarii.
• Durata de viata: Construcție și materiale selectate pentru o durată de viață proiectată a sistemului fotovoltaic de 25 de ani.

Specificații critice și opțiuni de configurare

Construim cabluri solare pe intervalul de secțiuni transversale de la 1,5 mm² la 35 mm², cu echivalente AWG de la 14 AWG la 6 AWG pe familia UL 4703. Tabelul de mai jos rezumă dimensiunile conductorului, izolației și mantalei care conduc la căderea de tensiune, capacitatea de purtare a curentului și spațiul de instalare.

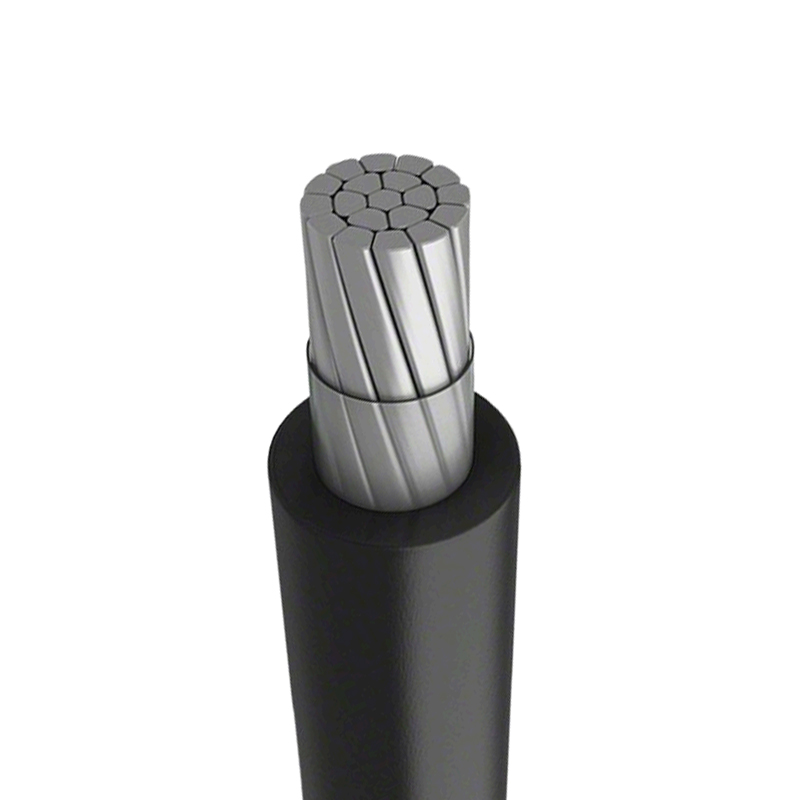

Opțiunile de configurare includ culoarea mantalei neagră sau roșie pentru identificarea polarității, construcție cu un singur nucleu sau cu două nuclee și tensiuni nominale de la 1,0 kV la 2,0 kV DC, în funcție de familia de certificare. Raza de îndoire minimă este de 4× diametrul total pentru instalarea fixă ​​și de 5× pentru traseul îndoit, care guvernează dispunerea jgheabului de cabluri și spațiul liber dintre conectori pe sistemele de urmărire și pe acoperiș.

Aplicația se potrivește tuturor tipurilor de proiecte fotovoltaice

Cablurile solare funcționează în partea cea mai dură a unui sistem fotovoltaic: expuse la radiații UV directe, cicluri termice, ploaie, zăpadă și ozon și sunt adesea direcționate peste muchii ascuțite și structuri în mișcare. Construcțiile noastre sunt selectate mai degrabă pentru a se potrivi cu mediul de instalare decât pentru o singură specificație generică.

• Plante montate la sol: Cursurile lungi de curent continuu beneficiază de conductori de 10 mm² până la 35 mm² pentru a menține căderea de tensiune în pragul de proiectare de 1–3%.
• Acoperișuri comerciale și industriale: Conductorii flexibili din clasa 5 și razele de curbură strânse se potrivesc cu trasee restrânse ale tăvilor și porțiuni scurte de șir.
• Acoperișuri rezidențiale: Cablurile H1Z2Z2-K de 4 mm² și 6 mm² se potrivesc cu curenții obișnuiți de șir și dimensiunile conectorilor invertorului.
• Tracker și sisteme plutitoare: Construcțiile duble și flexibile tolerează mișcarea și îndoirea repetate.
• Arhitecturi 2000 V: UL 4703 PV Wire acceptă proiecte de curent continuu cu tensiune mai mare de ultimă generație.

Controlul calității și testarea de acceptare

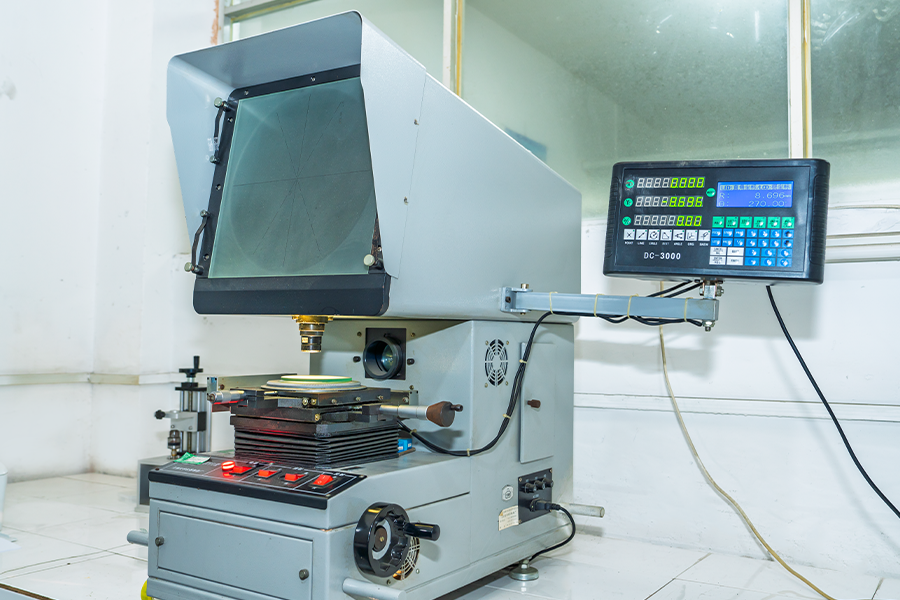

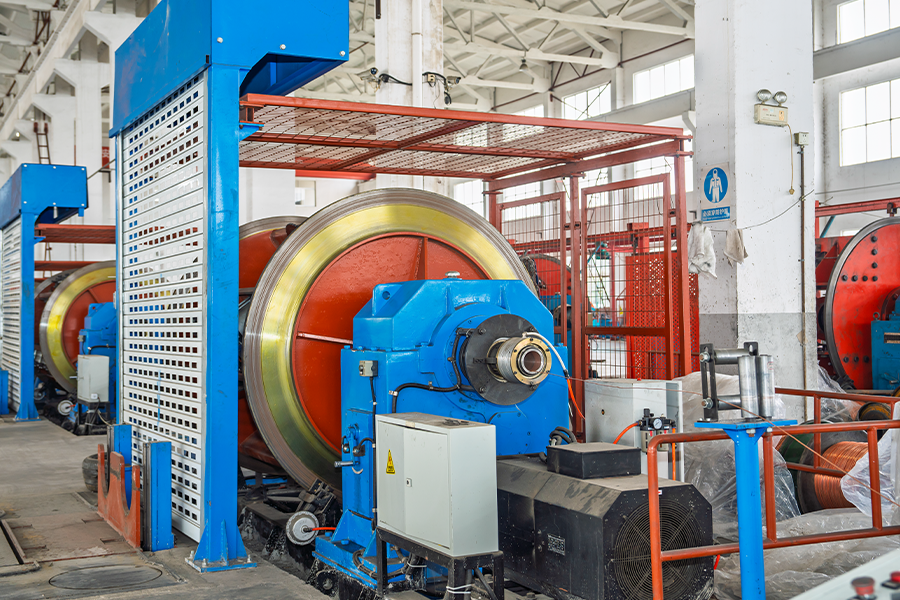

Procesul nostru de producție merge de la pregătirea materiilor prime până la trefilarea sârmei, torarea, extrudarea izolației, cablarea, extrudarea învelișului și armurarea acolo unde este necesar, cu inspecție după fiecare etapă a procesului. Produsele finale sunt testate conform cerințelor clienților și standardelor internaționale, inclusiv verificări ale rezistenței conductorilor, integrității izolației și performanței mantalei.

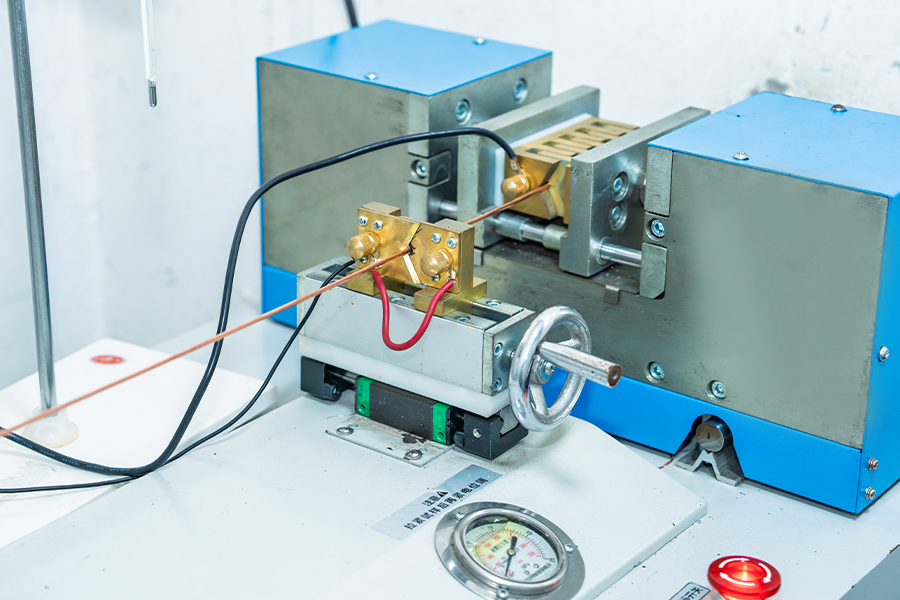

• Test de rezistență a conductorului pentru a verifica performanța de purtare a curentului.
• Testarea izolației pentru integritate și performanță electrică.
• Testarea învelișului pentru proprietăți fizice și electrice.
• Test de tensiune la 6,5 ​​kV AC pentru H1Z2Z2-K și 6,0 kV AC pentru construcții UL 4703.
• Testarea propagării flăcării conform EN 60332-1-2.

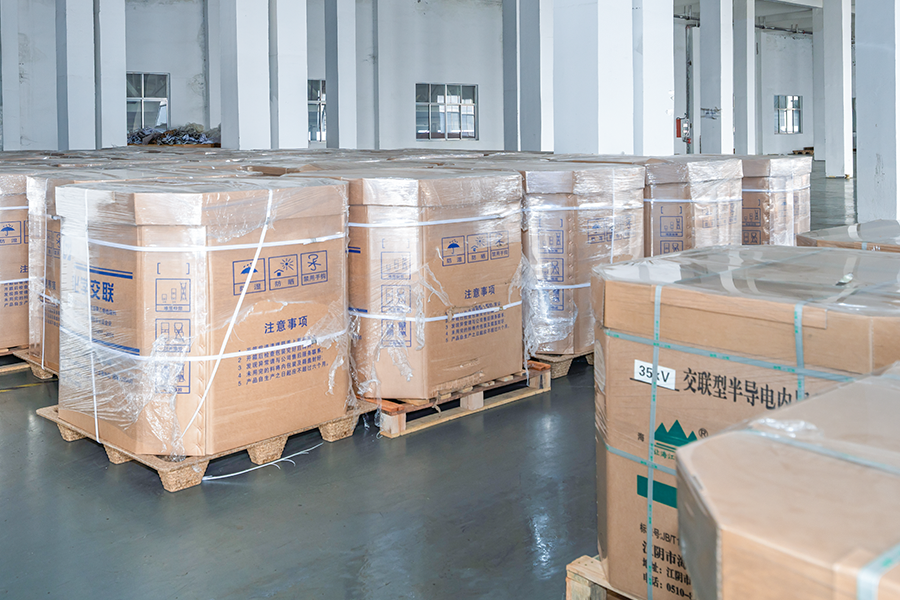

Operăm propria noastră fabrică și gestionăm lanțul de aprovizionare intern, care menține controlul calității la fiecare pas de producție și sprijină o programare de livrare fiabilă. Produsele noastre de cablu poartă certificarea TÜV, IEC și UL adecvată fiecărei familii și putem furniza documentația de certificare care se aplică construcției comandate.

Instalare, întreținere și service

Cablurile solare sunt proiectate pentru expunere directă în aer liber și intervale lungi de service, dar instalarea corectă protejează durata de viață de 25 de ani. Vă recomandăm să respectați razele de curbură fixe și îndoite, folosind conectori compatibili cu aceeași clasă de tensiune și cabluri de susținere pentru a evita încărcarea punctuală pe manta.

• Mențineți raza minimă de curbură de 4× diametrul total pe trasee fixe.
• Permiteți un diametru total de 5 ori unde cablurile se flexează în timpul mișcării trackerului.
• Utilizați legături de cablu cu clasificare UV și evitați strângerea excesivă la tranzițiile tăvii.
• Inspectați starea mantalei la punctele de intrare și la interfețele conectorilor în timpul întreținerii programate.
• La cerere, în pachetul de livrare pot fi incluse lungimi de cablu de rezervă și conectori corespunzători.

Informații pe care le folosim pentru a vă configura soluția

Pentru a pregăti o configurație și o cotație de cablu solar, lucrăm din datele electrice și de instalare ale proiectului. Cu cât este definit mai precis punctul de lucru, cu atât mai direct putem potrivi dimensiunea conductorului, familia de certificare și domeniul de livrare.

Producem, de asemenea, cabluri de alimentare și cabluri din aliaj de aluminiu pentru partea de curent alternativ a centralelor fotovoltaice și pentru o infrastructură electrică mai largă, astfel încât un singur proiect poate fi furnizat în domeniile de cablu CC și CA. Construcțiile personalizate de cabluri solare pot fi dezvoltate din desene sau mostre în cazul în care un proiect necesită dimensiuni nestandard sau compuși de manta.

Întrebări frecvente

Care este diferența dintre cablul solar H1Z2Z2-K și UL 4703?

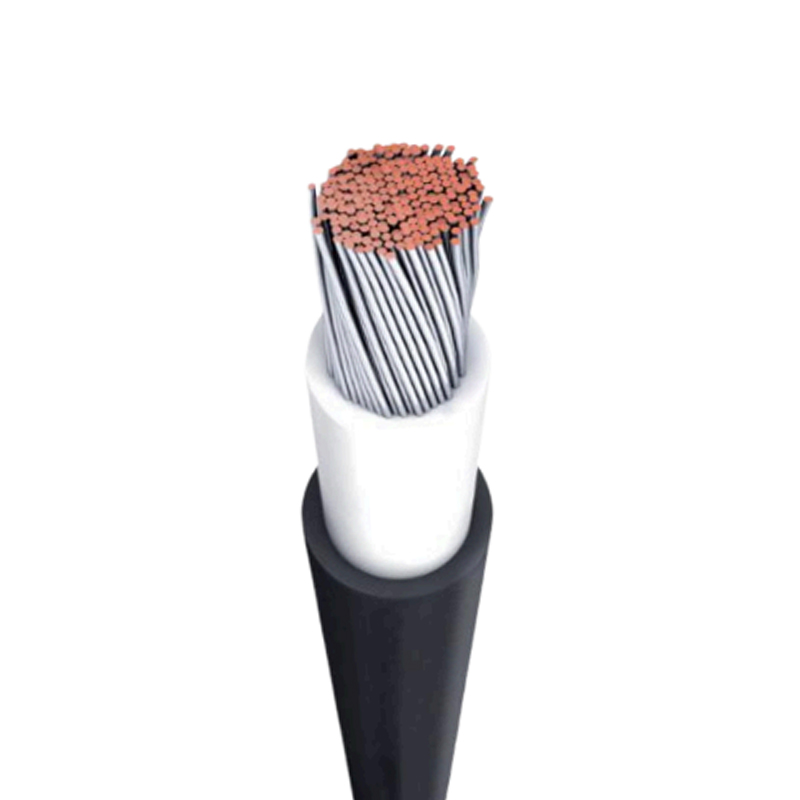

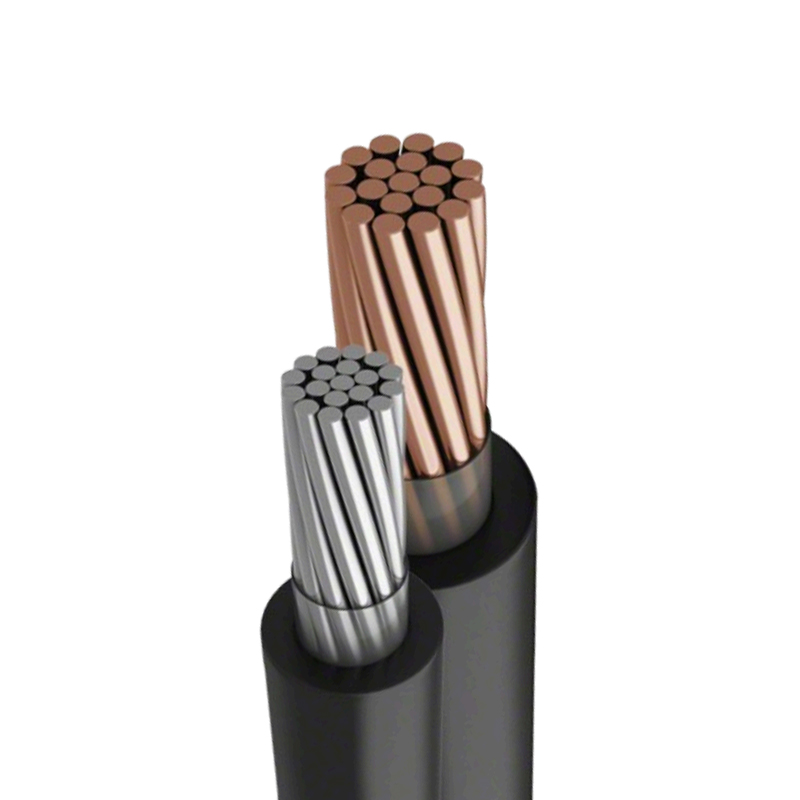

H1Z2Z2-K este o desemnare europeană TÜV EN50618 pentru 1,5 kV DC și 1,0 kV AC, utilizată în sistemele fotovoltaice bazate pe IEC. UL 4703 PV Wire este desemnarea nord-americană, evaluată la 1000/2000 V, utilizată în instalațiile conforme cu UL. Producem ambele familii și putem furniza construcții cu certificat dublu în cazul în care un proiect se întinde pe ambele standarde.

Ce secțiune transversală ar trebui să selectez pentru o durată lungă de șir DC?

Dimensiunea conductorului este determinată de căderea tensiunii, mai degrabă decât de ampacity. Pentru curse lungi, lucrăm de obicei de la curentul maxim al șirului, lungimea cablului unidirecțional și o scădere de tensiune țintă de 1–3% din tensiunea sistemului. Construcțiile noastre de 10 mm² până la 35 mm² sunt utilizate în mod obișnuit pentru aceste execuții și putem calcula dimensiunea recomandată din datele proiectului dumneavoastră.

Puteți furniza lungimi și culori personalizate ale cablurilor solare?

Da. Dezvoltăm și fabricăm produse pe baza desenelor sau mostrelor furnizate de clienți. Culorile negru și roșu ale tecii sunt standard pentru identificarea polarității, iar lungimile tamburului, numărul de miezuri și compușii tecii pot fi configurate conform cerințelor proiectului.

Ce certificări au cablurile dumneavoastră solare?

Gama noastră de cabluri solare include construcții certificate TÜV EN50618 H1Z2Z2-K, IEC 62930 și UL 4703. Certificarea aplicabilă depinde de familia specifică de produse comandată, iar odată cu livrarea furnizăm documentația corespunzătoare.

Cum asigurați calitatea unei comenzi mari de cablu solar?

Inspectăm după fiecare proces de producție și testăm produsele finale conform cerințelor clienților și standardelor internaționale, inclusiv testarea rezistenței conductoarelor, a izolației și a mantalei. Deoarece ne operăm propria fabrică și controlăm lanțul de aprovizionare intern, controalele de calitate sunt aplicate în mod constant pe întreaga cantitate de comandă.

Care este durata de viață estimată a cablurilor dumneavoastră solare?

Construcțiile noastre de cabluri solare folosesc izolație reticulata cu fascicul de electroni și înveliș ignifug fără halogeni, selectat pentru o durată de viață proiectată de 25 de ani, care se potrivește cu durata de viață de proiectare a unui sistem fotovoltaic. Durata de viață reală depinde de practica de instalare, de expunerea la UV și de protecția mecanică de-a lungul traseului.
